前言
STP和RSTP都是針對一個完整網絡生成一顆無環的生成樹，STP和RSTP對于小型網絡來書是非常有效的，但是對于較為復雜的中大型網絡來說，STP和RSTP需要經過大量復雜的計算最終才能生成一顆生成樹，有時候甚至無法生成一顆完整的生成樹，那么中大型網絡用什么來防止環路呢？方法很多，但是今天我們的主角是MSTP（多生成樹協議）。
MSTP與RSTP
MSTP與RSTP非常多相似點，例如五個端口角色、三種端口狀態、三個計時器，甚至收斂機制都是一樣，MSTP相比RSTP只是多了"多生成樹域（MST）"和"生成樹實例（MSTI）"。
MSTP和RSTP所使用的收斂機制是一樣的。
MSTP（Multiple Spanning Tree 多生成樹協議）
MSTP的重點是"MST"和"MSTI"，兩個參數之間的關系是：一個運行MSTP的網絡可以劃分多個MST，而每個MST可以包含一個或者多個MSTI，一個MSTI就是一顆生成樹。
注意：一個VLAN只能屬于一個MSTI，一臺交換機可以屬于多個MSTI、MST。
MST（多生成樹域）：
MST是由MSTP網絡中多臺交換機及其網段組成的，在同一個MST域中的交換機具有如下特點：
1、 都運行MSTP協議。
2、 具有相同的域名。
3、 具有相同的VLAN映射配置。
一個MSTP網絡中可以擁有多個MST，各個MST之間都存在物理連接（直接或者間接），管理員可以通過命令將交換機劃分到不同的MST當中。
MSTI（多生成樹實例）：
MSTI是MST當中的生成樹，一個MST可以存在多個MSTI，各個MSTI各自獨立，互不影響，MSTI由一個或者多個VLAN構成，但是一個VLAN只能屬于一個MSTI。

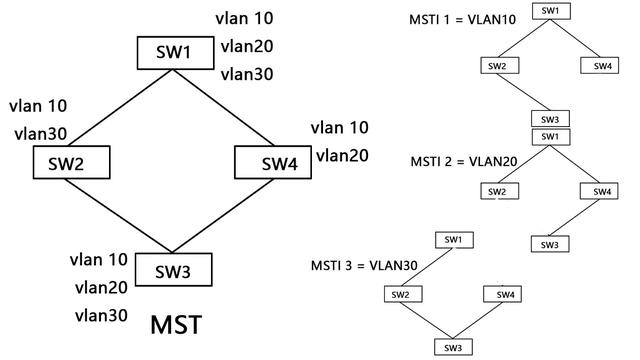

如下圖所示，MSTI中包含有3個MSTI，每個MSIT對應一個VLAN建立生成樹，由下圖可見，每一個MSTI中都會阻塞掉一部分端口，達到無環結構，各個MSTI都是獨立運作的，所以，我們看到MSIT 1 中SW3和SW4之間的鏈路是阻塞了的，但是到了MSTI 3 中，SW3和SW4之間的鏈路又處于轉發狀態。
VLAN映射：
VLAN映射這個是MSTP中的核心參數，VLAN映射就是把MST域中的VLAN劃分到MSTI中，一個VLAN只能加入到一個MSTI中，同一個VLAN的數據只能在一個MSTI中傳輸，一個MSTI可以容納多個VLAN。
如上圖，VLAN10映射到MSIT 1 中，VLAN20映射到MSIT 2 中，VLAN30映射到MSIT 3 中。
生成樹：
MSTP中包含多棵生成樹分別是：
IST（內部生成樹）：就是MST中內部生成的生成樹，只針對當前MST進行計算，每個MST中只生成一個IST。
CST（公共生成樹）：是整個MSTP網絡中的一顆總的生成樹，是針對所有MST經行計算。CST會生成域根，CST內部還存在MSTI，MSTI也會生成域根，所有分別是CST域根和MSIT域根。
CIST（公共和內部生成樹）：針對MSTP網絡所有交換機生成的單生成樹，是由CST和IST共同構建。CIST會生成一個總根，通常是網絡的最上層的設備。
SST（單生成樹）：一個MST中只有一臺交換機，那么這臺交換機生成的生成樹就是單生成樹，以及STP和RSTP生成的都是單生成樹。
端口角色：
MSTP中包含的端口角色有：根端口、指定端口、替代端口、備份端口、主端口、域邊緣端口和邊緣端口，其中根端口、指定端口、替代端口、備份端口、邊緣端口的作用都跟RSTP中一致的，MSTP也是除了邊緣端口以外所有端口都參與到選舉中。
因?yàn)楦丝?、指定端口、替代端口、備份端口、邊緣端口，這幾個端口都在上一篇文章中講解過了，在這里我就不作講解了，我們來重點講解"主端口"和"域邊緣端口"。
主端口：
主端口是MST域中與總根連接最近的端口，是所有報文到達總根的必經之路，主端口在MSTI和MST當中都擔任根端口的角色。
域邊緣端口：
域邊緣端口是指MST域與其他MST或者SST連接的端口，域邊緣端口在MSTI和CIST中擔任的角色是一致的。
MSTP原理：
MSTP將整個網絡分成若干個MST域，再使用STP或者RSTP協議的算法進行計算，生成CST。MST域內則通過MSTP協議算法進行計算。MSTP使用MST BPDU作為計算依據。
現今大部分的交換機都默認運行MSTP協議，而非STP或RSTP，如果不進行配置，那么MSTP的工作方式與RSTP的工作方式接近。
