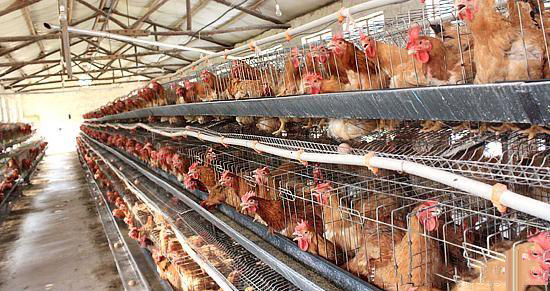

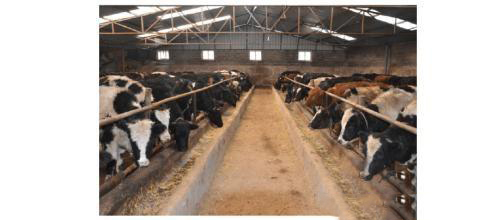

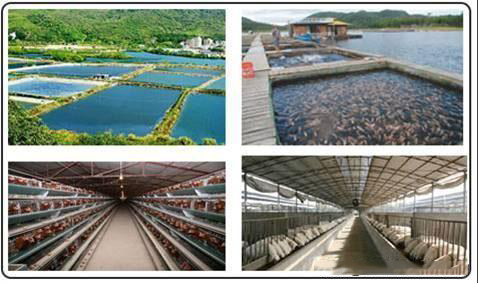

禽牧養殖環境智能監控系統主要完成對養殖場內溫度、氨氮、硝酸鹽、硫化氫、鹽度等參數的采集、存儲，并具有向監控中心傳送數據以及執行監控中心的指令等功能。本系統采用常規的 RS-485 等有線連接的數據通信方式，配有專用的養殖場環境監控系統軟件，組網方便，可靠性高、成本低、便于維護和對環境進行數據存儲和分析，在設備異常情況下能以多種形式的報警通知相應人員,能24 小時不間斷實時監控記錄。該系統可廣泛運用于養殖場比如養雞場，養牛場，魚塘養殖等領域。下面由廣州萊安公司介紹KITOZER（開拓者）禽牧養殖環境智能監控系統產品相關知識：
一、系統概述
環境因子對禽牧的生產力有著比較大的影響。常規的室內環境有光照、溫度、濕度、通風等。良好的環境會給禽牧帶來較好的福利，提高豬只的生產力。
1、環境分析
（1）、溫度：養殖場內良好的溫度控制，可以提高仔豬和斷奶豬的冬季保溫，減少大豬體熱的流失，保持較快的生長； 夏季溫度較高時，降低大豬的熱應激，防止因溫度過高造成豬只的不進食，少進食，或特殊情況下的熱死。
（2）、濕度：豬舍內的濕度來源于大氣水蒸氣、豬只呼吸出的水汽、和地表蒸發的水汽。高濕會滋生病菌，危害豬只健康。所以應將場內濕度控制在良好的范圍內。
2、流程描述

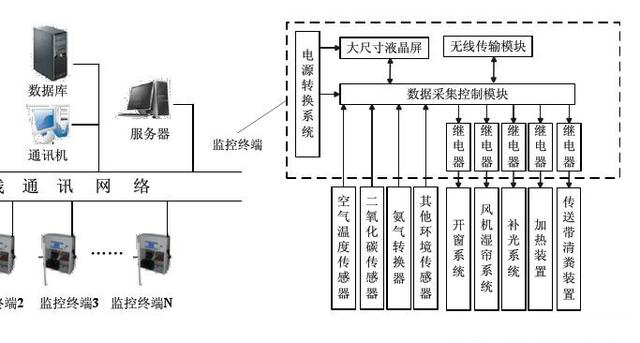

該系統，采用XL.SN無線傳感器網絡技術、無線傳感器、環境監測傳感器、智能環境監測裝置、智能網關和XL.VIEW組態上位機軟件，將溫度、濕度、氨氣傳感器數據通過GPRS無線方式，遠距離傳送到智能網關，智能網關將接收到的數據上傳給電腦XL.VIEW組態上位機軟件，電腦根據實際采集過來的數據，進行分析，做出控制指令，進而達到良好的飼養環境。
3、控制流程
（1）、在養殖場內散放多個傳感器，（根據養殖場的大小選擇具體數量），傳感器分別有溫濕度傳感器、ＣＯ２傳感器、氨氣傳感器。
（2）、該傳感器可直接掛到墻壁上，或栓到較高的柵欄上，傳感器內置溫濕度或氨氣傳感器感應頭，可時時的感知外界的參數，并通過內置的單片機處理，再無線收發模塊傳出；
（3）、當安裝在場內的讀寫器讀取到傳感器標簽過來的信息后，通過解調和A/D轉換，處理成數字信號，并通過485總線，將數據上傳給電腦。
（4）、電腦將接收到的信息，與預設的參數作比較，若某項參數超出標準值，電腦會報警，告知管理人員；同時控制執行單元自動調整。
傳感器類別 現場值 系統標準值 誤差
溫度 °C 32 27~30 +2~+5
濕度 % RH 90 70~80 +10~+20
光照度 lux 20 50~100 -30~-80
通過以上對比，現場值均超出系統設定值，系統會報警告知管理人員；
（4）、必要時可與外圍設備聯動，自動控制外圍設備。打開場內機械通風設備，往外排風，用以降溫降濕；
（5）、打開舍內的噴淋閥或滴水閥，向豬只身上灑水，以用水分蒸發給豬只降溫；
（6）、豬場如有濕簾降溫，則由系統控制打開濕簾降溫；
（7）、打開頂棚風扇，向豬只身上吹風降溫；
（8）、打開遮陽棚，讓室內陽光充分；
或打開室內日光燈，用以采光；
（5）、打開舍內的噴淋閥或滴水閥，向豬只身上灑水，以用水分蒸發給豬只降溫；
（6）、豬場如有濕簾降溫，則由系統控制打開濕簾降溫；
（7）、打開頂棚風扇，向豬只身上吹風降溫；
（8）、打開遮陽棚，讓室內陽光充分；
或打開室內日光燈，用以采光；
系統能實現以下功能
1、 動態記錄功能：
連續如實的采集和記錄監測監測空間內溫度、濕度等參數的情況，以數字和圖形、表格方式進行實時顯示和記錄監測信息；
2、 超限報警功能：
在出現異常數據的時候，如溫度、濕度超過上下限時，可以按照使用人員指定的方式輸出多種報警。如：聲音報警、電話振鈴報警、發送電子郵件報警、短消息報警，可設置短消息群發，并且系統可在不同的時刻通知不同的值班人員；
3、 數據統計分析功能：

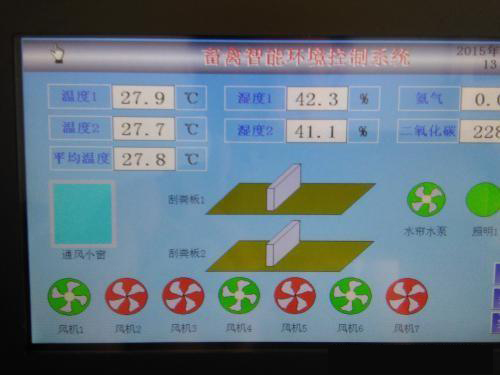

實時顯示或者歷史顯示房間的各參數曲線變化，可以同時顯示多個不同房間的環境參數曲線，更方便比較分析?？娠@示參數列表、實時曲線圖（對應具體數值并任意調整坐標）、實時數據、折算數據、累計數據、歷史、報警畫面、報表等多種顯示、統計功能更加貼近用戶需求；
4、 數據存儲功能：
所有的數據采集和記錄到主機計算機上，按要求記錄各個冷庫溫、溫度變化曲線或表格及工作情況報告；可以定時自動保存、備份、歸檔等；
5、 打印/報表功能：
按要求打印各個點溫、溫度變化曲線或表格及工作情況報告； 自動定時打印（可選擇逐行或逐頁）和手動人工打?。òó嬅妗⑶€、參數及報表）；并可以按照使用人員的特定要求，輸出不同格式的報表；
6、 用戶分級管理：
系統有嚴格的密碼授權制度和用戶分級制度，不同的人員具有不同的權限。為用戶提供了一個管理平臺，以保證只有授權的工作人員才可進行相應的管理和操作。而且可按照管理人員的要求，對相應的日志事件強制要求輸入注釋；
7、 遠程監控功能：
系統可通過調制解調器或?qū)拵Ы尤敕绞脚c遠端聯網，方便操作人員在遠端進行相應的監測、診斷和維護；采用專用的程序來開發實現，確保系統的安全穩定性。這種方式簡單可靠效果好，成本很低，僅是中心服務器需要一個公網靜態IP地址；
8、 系統設計時預留有接口，擴展性強；
在系統設計時預留有相應的接口，可根據政策和法規的改變隨時增加新的內容。如可以隨時增加監測項目，比如：增加部分溫度測試端口、濕度測試端口等。
三、電子耳標系統
1、系統概述
電子耳標是基于RFID技術的無線識別標簽。
射頻識別技術簡稱RFID(RadioFrequencyIdentification，無線射頻識別，或俗稱電子標簽)，是一種非接觸式的自動識別技術。RFID系統由標簽、讀寫器組成。當標簽進人磁場后，接收讀寫器發出的射頻信號，憑借感應電流所獲得的能量發送出存儲在芯片中的產品信息，讀寫器讀取信息并解碼后，送至電腦系統進行有關數據處理。
A、RFID電子標簽
比一維條碼和二維條碼有著不可比擬的優勢，傳統的一位和二位碼，讀取距離短、必須有線讀取、讀取精度不高、當條碼表面污染-涂污-水洗-腐蝕后，均不能讀取，就失去了其唯一ID號的意義。而電子耳標則不會存在以上的各種問題。
該標簽由固定端和標簽端組成，固定端加大了底面面積，解決了易脫落的問題；同時對固定端針頭部分做細，減少了豬打耳標時的痛苦；同時該電子耳標的設計采用特殊的橡膠材質，重量較輕，佩戴到豬耳上時，豬不會感覺到異樣。
B、讀寫器
采用145M的無線頻段，讀取距離在0~10CM可調，可以根據豬場的不同使用要求進行調制，以達到既能準確讀取，又不錯讀其他的豬只。
C、PLC控制器（可選）
即為可編程控制器，是根據用戶的具體實現工藝流程，用PLC語言自編程，進而達到邏輯的控制。 PLC是由摸仿原繼電器控制原理發展起來的，它以存儲執行邏輯運算、順序控制、定時、計數和運算等操作的指令；并通過數字輸入和輸出操作，來控制各類機械或生產過程。用戶編制的控制程序表達了生產過程的工藝要求，并事先存入PLC的用戶程序存儲器中。
D、上位機
即為電腦控制系統，由計算機硬件+計算機軟件（組態軟件）組成。
E、執行單元
氣動元件+電動元件
F、軟件
該組態軟件是基于現有的養豬管理軟件，加自動數據采集接口，加I/O邏輯擴展口。
2、系統流程
（1）、統一由養豬場給每頭豬在耳朵上打電子耳標，每個電子耳標具有全球唯一的號碼，即“豬號碼”，建立起每頭豬的“電子身份證”。并將相關的信息寫入電子耳標內，像（養豬場名稱、編號、批次、圈舍、號、仔豬來源、豬父編號、豬母編號、品種，血系、進場日期、出場日期、出場原因），等等的信息統一寫入電子耳標。此電子耳標即跟隨豬的一生，直到出欄環節。
（2）、當豬戴好耳標后，他可以與豬場內的讀寫器進行數據交換，當豬走進讀寫器的識別區域后，讀寫器即可識別到該豬的ID號，而該ID具有16位有效數字，即有1000兆億以上的不重復數據，因此不會出現重復。 讀寫器又將讀到的信息通過串口上傳給電腦，電腦調出數據庫中的信息，即能詳細的看到該豬的 所有信息。并根據該豬現在所處的狀態，給予單獨的處理。
